高爐煤氣放散塔從60m塔架搭建到點火裝置安裝

來源：日期：2019-09-10 16:01:29 閱讀量：

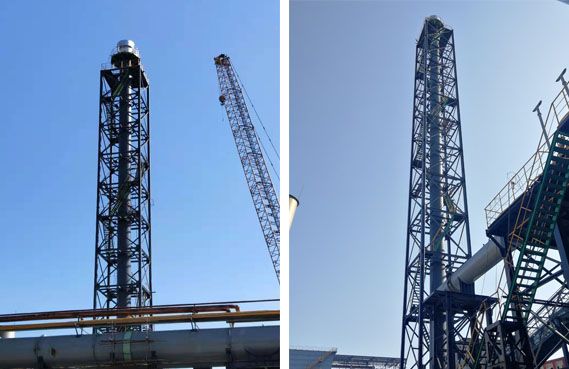

2019年9月3日，武漢海韻遼寧2套高爐煤氣放散塔火炬點火裝置完成調試工作點火成功，此次工程項目從60m高塔架設計、塔建到高爐點火裝置設計、安裝由武漢海韻全程提供服務，60m高的高爐放散塔架為四邊形鋼結構、同截面體系，塔架立柱及斜撐采用H型鋼，平臺及斜梯采用Q235，所以我們的塔架不僅結實而且外觀美麗，抗震裂度為8級設計。

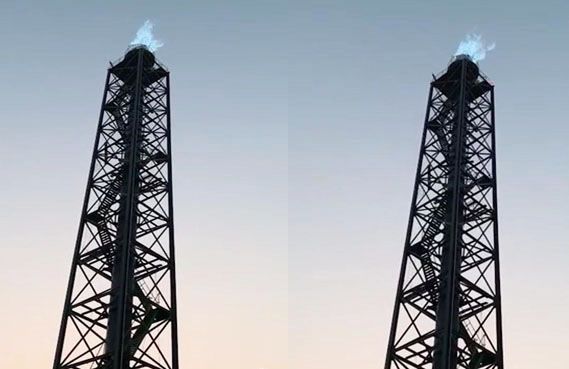

高爐煤氣放散塔現場點火圖

高爐煤氣放散塔塔架點火設計參數

一、基本參數
(1)放散介質：高爐煤氣
(2)放散塔單管最大放散量:12×10m/h，最小放散量:10×10m/h
(3)高爐煤氣溫度：≤80℃；
(4)放散塔放散壓力：-12kP
(5)點火介質：放散的高爐煤氣，熱值≥600kca1/m
(6)點火方式：直燃式點火
(7)吹掃介質：氮氣
(8)氮氣壓力：~0.4Pa
(9)塔高:60m;
(10)放散管規格：DN1400，數量：二座
(11)放散塔形式：單管鋼結構塔架式

高爐煤氣放散塔現場點火視頻

高爐煤氣放散塔工程圖

二、高爐煤氣放散塔結構設計要求
1)放散煙筒材質采用Q235B，確保在任何風速下不產生共振
(2)通過在垂直方向上布置的若干抱箍將高爐放散筒體所受水平風荷載傳遞給支撢塔
3)由于地處東北，冬季寒冷冰雪時間長，燃燒器必須有防凍和防雪的有效措施，避免冰雪堵塞燃燒口，并考慮雨雪水的排放
(4)整個塔架為四邊型鋼結構、同截面體系，高約60m。

直燃式高爐煤氣放散火炬后期使用成本基本為“0”
高爐煤氣放散火炬的核心部分是高空點火頭和等離子點火器。高空點火頭由高壓拉弧裝置、混合燃燒室、催化燃燒裝置、伴燒高爐煤氣混合器、直燃混合管等組成。可直接點燃放散的高爐煤氣，后期使用成本基本為“0”，有效的解決老式伴燒點火系統過多消耗有用的燃燒氣體耗費能量,。其次直燃式高爐煤氣放散整個結構更簡單管道閥門少，控制和維護方便，同時整個點火系統可靠性高，不用擔心管道堵塞而導致整個系統將無法繼續工作的情況。
