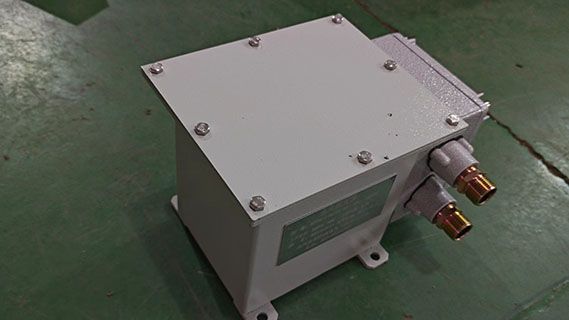

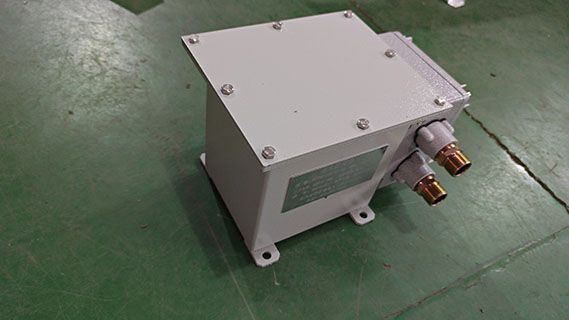

HYDH-10K-X1 高能點火器
技術參數
輸入電壓： AC220V±10% 50Hz
輸出電壓: 220V AC (HYDH-10-X1) 、輸出功率: 600W
外形尺寸： 157×135×142 mm
1，HYDH-10K-X1 高能點火器是我公司研制的火炬點火專用設備。其與我公司研制的點火桿（HYDH-10K-X2）、點火電纜組合，用于點燃點火槍、長明燈。具有外形小巧、結構簡單、輸出能量高、一體化封裝、免維護等特點。
2、高能點火器一般安裝在防爆箱內。根據使用場合的防爆要求，采用ExdeIIBT4～6 或 ExdeIICT4～6 的防爆箱。根據火炬系統設計的要求，也可在防爆箱面板上設置點火、燃氣閥控制按鈕、開關，用于火炬點火的現場操作。由于點火器外形小巧，一般 2～3 個共用一個防爆箱，既經濟又便于安裝、操作。
3、高能點火器有五根出線；兩根紅色的為 AC220V 輸入，兩根藍色的為 AC220V 輸出，一根黃綠線為接地線。如果是直流型的則在防爆箱內加裝整流電路板，輸出端有保護保險盒。
4.輸入、輸出通過接線端子與外部連接。
5、使用及注意事項
（1）、高能點火器屬于短時工作制電器，在沒有采取保護措施的情況下不允許長期通電，否則可能導致點火器損壞。
（2）、在系統設計時我們已采取相應的保護措施，首先在控制程序中已限定每次點火時間及多次點火之間的時間間隔，其次在硬件上采用時間繼電器和熔 斷器來保護。用戶在使用過程中不要任意更改控制程序，如發現時間繼電器或熔斷器損壞應立即更換。
（3）、點火器在輸出空載或對地短路的情況下使用都會造成損壞。點火器的空載或對地短路主要發生在其負載—-點火桿及點火電纜上。
（4）、高能點火器采用一體化封裝結構，內部元器件無法維修，如果損壞則報廢。
（2）、在系統設計時我們已采取相應的保護措施，首先在控制程序中已限定每次點火時間及多次點火之間的時間間隔，其次在硬件上采用時間繼電器和熔 斷器來保護。用戶在使用過程中不要任意更改控制程序，如發現時間繼電器或熔斷器損壞應立即更換。
（3）、點火器在輸出空載或對地短路的情況下使用都會造成損壞。點火器的空載或對地短路主要發生在其負載—-點火桿及點火電纜上。
（4）、高能點火器采用一體化封裝結構，內部元器件無法維修，如果損壞則報廢。
