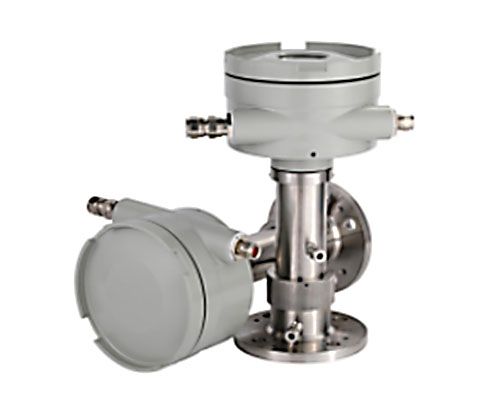

HYYB-022K原位式激光氣體分析儀

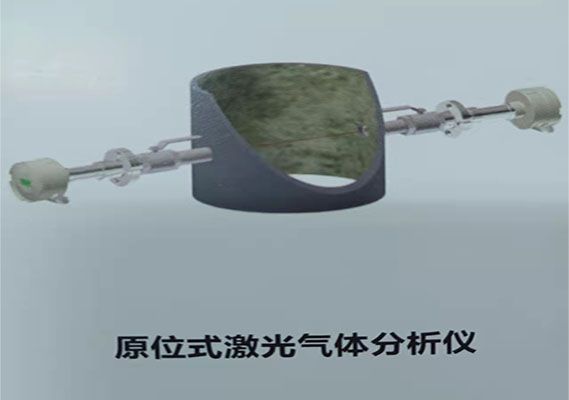

HYYB-022K原位式激光氣體分析儀由發射單元、發收單元和吹掃單元組成。
系統概述
技術原理
典型應用
產品特點
★激光原位測量，響應速度快，測量精度高
★隔爆型設計，安全可靠
★模塊化設計，可現場更換所有功能模塊、維護方便
★智能化程度高、操作方便
技術參數
類型
儀表型號 HYYB-022K-XX
XX為測量氣體
分析方法 激光法
采樣方法 原位式
檢測下限 CO:40ppm
CO2:40ppm
H2O:0.1ppm
O2:0.01vol
HF:0.1ppm
HCL:0.01ppm
H2S:20ppm
NH3:0.1ppm
CH4:15ppm
線性誤差 ≤±1%全量程
量程漂移 ≤±1%全量程
防爆等級 ExdlICT6 Gb
防護等級 IP65
響應時間 ≤2S( 可調)
光通道長度 < 5m
模擬量輸出 4-20mA
數字通訊 RS485
HYYB-022K原位式激光氣體分析儀由發射單元、發收單元和吹掃單元組成?？芍苯影惭b在現場工藝管道上實時在線測量氣體濃度，無需預處理，激光器運動模塊、光電轉換模塊、數據處理模塊均安裝在發射/接收機箱內。
技術原理
TDLAS(Tunable Diode Laser Absorption Spectroscopy)是可調諧半導體激光吸收光透技術的簡稱 該技術利用半導體激光器窄線寬，可調諧的特性(如圖一激光光源頻寬為紅外分光光源的1/106) ，對氣體分子的單個吸收譜線進行分析，所選吸收譜線波長附近無其他氣體組分的吸收譜線，從原理上避免了背景氣體組分對待測氣體的交叉吸收干擾。
典型應用
| 行業 | 監測點 | ||
| 冶金 | 高爐煉鐵 | 高爐爐氣分析 | CO、CO2、O2、CH4 |
| 高爐噴煤安全控制 | O2、CO | ||
| 熱風爐煙氣分析 | O2、CO | ||
| 轉爐煉鋼 | 轉爐煤氣回收 | O2、CO | |
| 轉爐煤氣安全控制 | O2、CO | ||
| 轉爐煙氣定碳 | CO、CO2、O2 | ||
| 焦化生產 | 電捕焦安全控制 | O2 | |
| 干熄焦(CDQ)循環氣分析 | CO2、O2、CO | ||
| 焦爐煤氣分析 | H2S、NH3 | ||
| 其他 | 煤氣熱值分析 | CO、CH4 | |
| 鍋爐煙道氣分析 | O2 | ||
產品特點
★激光原位測量，響應速度快，測量精度高
★隔爆型設計，安全可靠
★模塊化設計，可現場更換所有功能模塊、維護方便
★智能化程度高、操作方便
技術參數
類型
儀表型號 HYYB-022K-XX
XX為測量氣體
分析方法 激光法
采樣方法 原位式
檢測下限 CO:40ppm
CO2:40ppm
H2O:0.1ppm
O2:0.01vol
HF:0.1ppm
HCL:0.01ppm
H2S:20ppm
NH3:0.1ppm
CH4:15ppm
線性誤差 ≤±1%全量程
量程漂移 ≤±1%全量程
防爆等級 ExdlICT6 Gb
防護等級 IP65
響應時間 ≤2S( 可調)
光通道長度 < 5m
模擬量輸出 4-20mA
數字通訊 RS485
