轉爐煤氣放散能直接點火嗎眼見為實

來源：日期：2019-09-27 09:24:46 閱讀量：

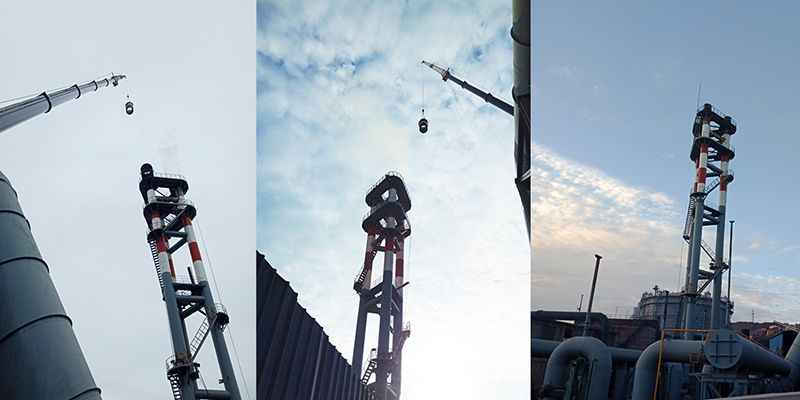

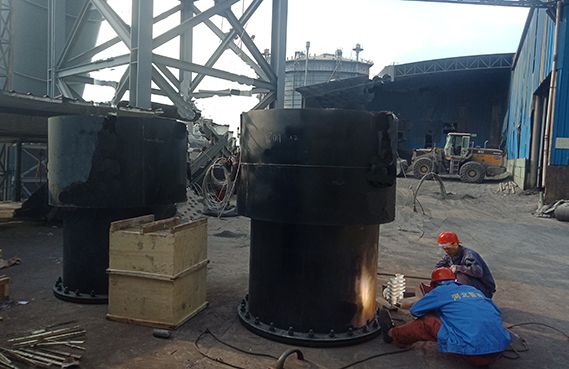

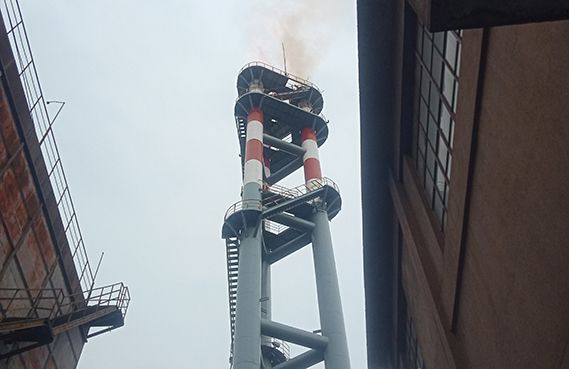

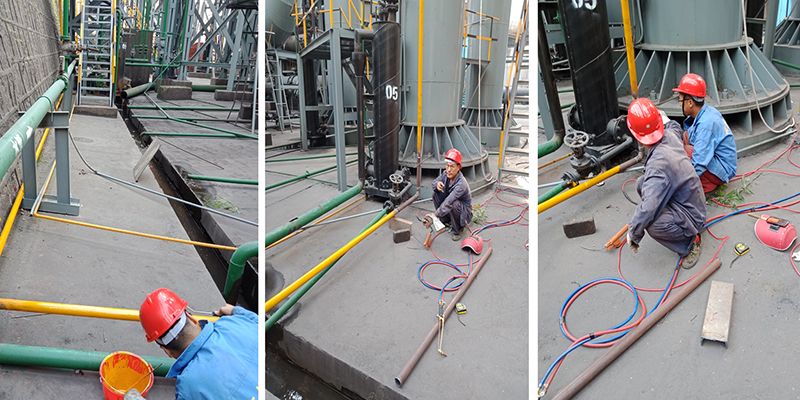

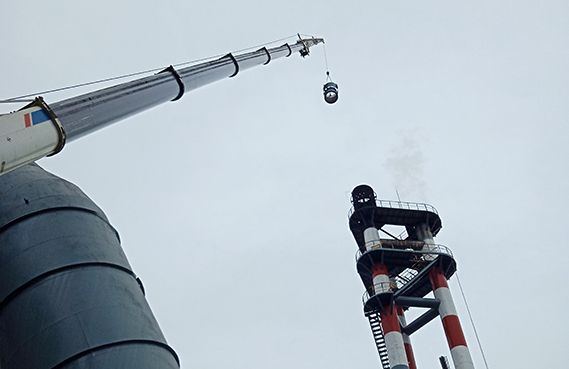

2019年9月26日，云南老客戶鋼廠2套轉爐煤氣放散裝置點火成功，采購過我司直燃式煤氣放散點火系統的客戶都會再次訂購，來取代原有的伴燒式放散點火裝置。此次直燃系統組成包括放散火炬燃燒器、點火裝置、火焰檢測裝置及配套控制系統，具有任何情況下不回火鳳機高速下不脫火的功能，轉爐開吹自動點火、切換到回收自動熄火、自動吹掃的功能。可靠的技術是不需要任何伴燃?xì)怏w，可以直接點燃放散的煤氣，并點火成功率高。以下是整個轉爐煤氣放散工程中的施工圖和現場點火、吊裝視頻。

轉爐煤氣放散直點系統工作原理
當轉爐煤氣放散主控制系統接受到放散信號后，首先向高壓離子發生器送出220V電源信號，高壓發生器經調理后送出高壓電，通過高溫高電壓導線送給電梯電弧發生器產生電梯電弧，產生離子體，在高空點火嘴腔體內煤氣與空氣的混合氣相遇點燃。從直燃點火嘴上噴出火焰，煤氣點燃。

當放散的轉爐煤氣被點燃后，點火燃燒器能保證放散塔放散出的煤氣完全點起。火焰探測組件已經監測到放散塔燃燒的火焰信號，并將此信號反饋給主點火控制柜。主點火控制柜將切斷高壓離子發生器的供電，電梯電弧發生器停止工作：煤氣點燃，系統處于監控狀態。如果放散塔在放散過程中熄滅，主控制器系統將重復以上點火程序。

轉爐煤氣放散直點裝置主要設備配置及作用
轉爐煤氣放散直燃式點火系統主要由高空直燒點火嘴、高壓離子發生器、高溫高壓絕緣子及導線、點火控制柜、火焰探測等配置，下面分別說下它的作用。

①高空直燒點火嘴
放散管需配置轉爐煤氣燃燒器和高空直燒點火嘴，點火氣源取自放散的煤氣，內部安裝了雅各布天梯電弧裝置和催化反應室，催化反應室起始溫度250℃—300℃起反應，且在低熱的煤氣可以反應燃燒，從伴燃器噴出了高溫的煙氣。

②高壓離子發生器、高溫高壓絕緣子及導線
對應每個高空點火器，配置一臺高壓離子發生器，作用是給高空直燃點火嘴中點火電極提供高壓電，嘴內產生天梯電弧，經過空氣和煤氣經行混合產生反應：火焰經高空點火嘴中噴出，每臺高壓離子發生器至高空點火器，都配置一路耐高溫、耐高電壓的石英絕緣子及高壓導線。

③點火控制柜
點火控制柜主要由西門子PLC、隔離功率驅動器、信號隔離輸入輸出器、硬手動開關、狀態顯示燈組成系統中的高壓離子發生器、電動閥的控制信號等都是由主控制器控制的。多個放散管的自動點火控制系統是集中在一個主控制器柜，主控制柜尺寸根據現場所需設計；其大小由乙方設計。

④啟動點火信號
打開放散閥開和C的濃度信號與的關系并輸出給控制柜。

⑤火焰探測
放散管煤氣是否被點燃，需要有火焰反饋信號，該信號火焰?zhèn)鞲衅骱蜏囟妊矙z等組件組成。
